Amorf Alloy Transformer Otomatis Winding Machine Body Assembly Stand

MOQ: 1 pcs
harga: consult
standard packaging: Pengemasan standar ekspor
Delivery period: 5 HARI
payment method: L/C, T/T, Western Union, MoneyGram
Supply Capacity: 100PCS/BULAN
Informasi detil
Deskripsi Produk
Informasi detil
Tempat asal
Cina
Nama merek
JC
Sertifikasi
SGS，CE,UL
Nomor model
JCHZ
Dokumen
Brosur Produk PDF
Tinggi Operasi:
T = 1000 mm
Panjang:
L = 850 - 1650 mm
lebar:
B = 200 - 900 mm
Ketinggian:
T = 200 - 900mm
ApBearing beban platform angkat (dinilai) rentang kapasitas yang dapat diterapkan untuk Transformato:
Berat = 3000kg
Kisaran kapasitas yang berlaku untuk Transformator terendam Minyak:
30kVA――1600 kVA
Kuantitas min Order:
1 pcs
Harga:
consult
Kemasan rincian:
Pengemasan standar ekspor
Waktu pengiriman:
5 HARI
Syarat-syarat pembayaran:
L/C, T/T, Western Union, MoneyGram
Menyediakan kemampuan:
100PCS/BULAN
Menyoroti:

mesin penggulung transformator otomatis

,

Mesin penggulung

,

mesin penggulung perakitan

Deskripsi Produk

JCqz-3000 Pemecahan tubuh transformator paduan amorf Instruksi teknis standar

Deskripsi Produk

Gambaran umum

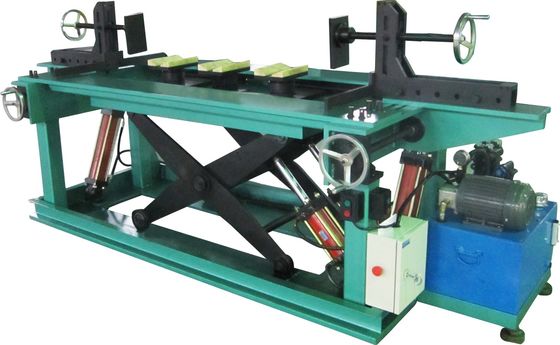

Amorf Alloy Transformer Otomatis Winding Machine Body Assembly Stand 0
Fungsi
Mesin ini adalah unit tujuan khusus untuk perakitan tubuh untuk transformator paduan amorf, itu digunakan untuk berbagai spesifikasi minyak-merendam dan kering tipe transformator.Koil diletakkan di atas platform angkat dari tempat perakitan, sumbu lilitan adalah horizontal, setiap inti frame tunggal melintasi melalui lilitan lubang dalam. dan dapat menyelesaikan lipat inti, pembalut, tubuh isolasi perakitan,pengikat penjepit dan proses lainnya. Ketinggian berdiri perakitan dapat diatur dengan mudah untuk memenuhi persyaratan di berbagai langkah proses perakitan.
Mekanisme gerak utama menggunakan sistem hidrolik, dengan fitur angkat yang stabil, penyesuaian mudah, daya berlebihan dan sebagainya.

Spesifikasi utama
2.1 Ketinggian operasi H = 1000 mm
2.2 Jangkauan parameter tubuh (bentuk) yang berlaku:
Panjang:L = 850 - 1650 mm
Lebar:B = 200 - 900 mm
Ketinggian:H = 200 - 900 mm
Jangkauan kapasitas yang berlaku untuk Transformer terbenam minyak::30kVA――1600 kVA
2.3 Beban bantalan platform angkat(bernomor):W = 3000 kg
2.4 Stroke angkat:S = 500 mm
2.5 Kecepatan angkat:
V = 40 mm/s(bisa disesuaikan)
2.6 Tekanan kerja hidraulik(bernomor):P = 14 Mpa
2.7 Tegangan operasi:AC 380V tiga fase 5 kabel
2.8 Daya mesin:1.5KW
2.9 Berat mesin:W=1500 KG
2.10 Warna:Cat palu hijau

Instruksi operasi
3.1 Power on, menyalakan saklar daya, maka unit berada dalam kondisi kerja.
3.2 Mengikuti spesifikasi benda kerja:
* Sesuaikan roda kiri dan kanan di bagian depan tempat pemasangan, tetapkan lebar meja kerja, lebar yang ditetapkan adalah ketinggian poros penggulung ditambah tambahan 5 mm untuk penggulung mudah digantung.
* Sesuaikan penyangga tekanan kiri dan kanan pada meja perakitan, biarkan jarak antara dua piring tekanan lebih panjang dari panjang maksimum tubuh.
* Mengoperasikan lift, membuat tiga kurung "V" pada lift sedikit lebih tinggi dari platform kerja, dan menyesuaikan jarak antara tiga kurung sesuai dengan ukuran tubuh.Kemudian mengunci mereka setelah pengaturan.
* Menggantung A, B, C tiga fase kumparan pada bracket secara bergantian, kumparan dari sumbu panjang vertikal ke bidang kerja.tekan pelat terhadap sisi gulungan dengan lembut untuk memastikan perpindahan vertikal gulungan melalui inti dan keselamatan.

* Turunkan platform angkat perlahan, biarkan bidang dalam sumbu pendek dari gulungan sedikit lebih rendah dari bidang kerja sekitar 5 mm.
* Gantung inti pada mobil trolley bantu. inti dapat diatur ke posisi berliku dengan jack hidrolik manual.
* Setelah memasukkan lapisan pertama inti utama dan sub-frame ke dalam gulungan secara bergantian, lipat inti di sisi lain dari stand perakitan, melukis epoksi dan mengikat.Mengoperasikan lift ke bawah untuk menjaga pesawat atas lapisan inti pertama sejajar dengan pesawat kerja tetap Dalam prosesnya, untuk menghindari pergeseran deformasi inti dan kerusakan akibat penekanan,alat pendukung sementara digunakan untuk mendukung bagian inti yang akan datang.
* Setelah memasang isolasi tubuh, pasang penjepit atas dan bawah, piring sisi kiri dan kanan, kemudian mengikat sesuai dengan persyaratan proses.Selesaikan proses tubuh dan angkat dengan derek.
* Perangkat perlindungan listrik dilengkapi di bagian batas untuk mencegah kerusakan dan memastikan keselamatan.

Struktur utama:
Lift mengadopsi sistem hidrolik, termasuk: pompa minyak, motor, jenis katup, dll, bagian-bagian berkualitas tinggi digunakan untuk memastikan sistem yang handal, rendah kebisingan dan tidak bocor.Tekanan kerja nominal 14 MpaGunakan sambungan selang tekanan tinggi, aman dan mudah dioperasikan.
* Desain platform angkat skala besar, (1400 × 670 mm) untuk memenuhi ruang gerak untuk berbagai mekanisme bantalan dan meja geser.Tinggalkan cukup margin untuk memudahkan operasi dukungan.
* Metode gerak untuk meja bantalan geser menggunakan pulley drive, dengan kemampuan bantalan beban yang kuat, operasi portabel, penentuan posisi yang akurat.Tabel bantalan dapat diangkat dan diturunkan ke kisaran 100 mm, yang dapat memenuhi persyaratan penggunaan. Mekanisme penyetelan halus dilengkapi bantalan datar untuk mengurangi kekuatan manipulasi penyesuaian saat beban berat.
* Platform tetap depan dilengkapi dengan mekanisme penggerak sekrup, memindahkan platform tetap lurus atau mundur dengan memutar roda tangan.mengunci platform dengan menarik pegangan.
* Mekanisme kontak pers dipasang di sisi kiri dan kanan tempat pemasangan untuk menahan penggulung dan inti besi dan memastikan keamanan pada saat yang sama.Tekanan efektif dari setiap mekanisme pers adalah 500 mm.
* Komponen elektronik utama digunakan produk Schneider untuk memastikan keandalan yang tinggi.

Negara pengiriman
Stand perakitan mesin lengkap satu set (termasuk lemari);
Kereta angkat hidraulik independen satu set;
Dokumen dan daftar suku cadang lainnya.
Termasuk daftar konfigurasi, manual operasi, gambar prinsip hidrolik, diagram listrik.
Amorf Alloy Transformer Otomatis Winding Machine Body Assembly Stand 1

Cina
