CT PT Round Jar Transformer Vacuum Resin Casting Machine Pengeringan

Proses pengeringan transformer vakum dengan peningkatan tekanan Proses pengeringan untuk transformer CT PT ((Round Jar)

Penampilan produk:

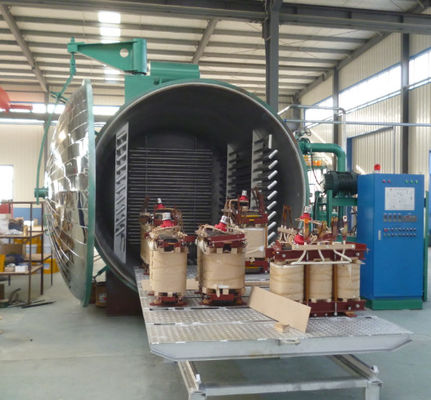

Oven pengeringan vakum dengan PID (Pressure Increasing Drying) menggunakan tin lilin, adalah peralatan khusus yang biasa digunakan untuk pengeringan transformator daya.Metode ini dikenal sebagai proses pengeringan vakum dan tekananBegini cara kerjanya:

Pengeringan vakum: Transformator daya ditempatkan di dalam oven pengeringan vakum.Proses ini membantu dalam menghilangkan kelembaban dari isolasi trafo dan gulungan.

Pressure Increasing Drying (PID) Plant: PID Plant adalah bagian integral dari pengaturan.yang terhubung ke oven pengeringan vakumTin lilin dirancang untuk menahan tekanan tinggi.

Peningkatan Tekanan: Setelah fase pengeringan vakum selesai, tekanan di dalam oven perlahan-lahan meningkat dengan memasukkan gas inert (seperti nitrogen) ke dalam kaleng lilin.Dengan meningkatkan tekanan, setiap sisa kelembaban yang terperangkap dalam isolasi trafo dipaksa keluar.

Aplikasi panas: Selama fase vakum dan peningkatan tekanan, panas diterapkan ke oven. Suhu dikontrol dengan hati-hati dan ditingkatkan secara bertahap untuk memfasilitasi proses pengeringan.Kisaran suhu dan durasi tergantung pada persyaratan khusus dari trafo yang dikeringkan.

Penghapusan Kelembaban: Ketika tekanan meningkat dan suhu naik, kelembaban di dalam trafo menguap dan dibawa oleh gas inert.Gas berlemak kemudian dikeluarkan dari oven.

Pendinginan dan Ventilasi: Setelah mencapai tingkat pengeringan yang diinginkan, oven didinginkan, dan tekanan secara bertahap dikurangi.Hal ini memastikan bahwa trafo dan isolasi kembali kondisi lingkungan tanpa menyebabkan tekanan termal.

Oven pengeringan vakum dengan mesin pengeringan tekanan meningkat (Candle Tin) adalah metode yang efektif untuk pengeringan transformator daya.dan memastikan kinerja optimal dan umur panjang dari trafoHal ini sering digunakan selama proses manufaktur atau ketika pekerjaan pemeliharaan dilakukan pada trafo.

1. Komposisi Peralatan

2. INDIKATOR TEKNIS DAN PARAMETER PENGALAMAN:
   1. Ukuran panci penyiraman vakum Φ2000×L2400
   2. Kecepatan pompa pompa utama sistem vakum adalah 300L/S
   3. Suhu kerja tangki tuang adalah 70 ~ 85°C
   4. Tingkat vakum akhir tangki tuang (negara dingin, tanpa beban) ≤50Pa
   5. Tingkat kebocoran tangki tuang ≤50Pa.L/S
   6. Vakum kerja tangki tuang adalah 50 ~ 100Pa
   7. Peralatan ini mengadopsi pengukuran manual dan pencampuran bahan secara dinamis.
   8. Peralatan mengadopsi proses pengecoran vakum.
   9. Tangki pencampuran mengadopsi pemanasan listrik, minyak konduksi panas sebagai media transfer panas dan kontrol suhu otomatis.Semua bagian pemanas terisolasi dengan bahan isolasi panas, dan tangki tuang dipersenjatai dengan pelat baja tahan karat (SUS430); tangki pencampuran dipersenjatai dengan pelat baja tipis dan dilapisi di permukaan.Suhu permukaan lapisan isolasi tidak lebih tinggi dari suhu kamar 20 °C.
3. Kekuatan peralatan, air, sumber udara dan kondisi dasar

Persyaratan, (PENGGUNA DIPERCAYAKAN DENGAN: Pasokan listrik, kompresor udara):

1. Daya nominal: 80kw, 380V, 50Hz, tiga fase lima kabel kabinet distribusi khusus, daya yang terhubung ke kabinet kontrol listrik.
2. Sumber air: tekanan ≥ 0,2Mpa, konsumsi maksimum 3m3/jam, suhu air ≤ 25°C.
3. Udara terkompresi: 0,4 ~ 0,6Mpa, konsumsi maksimum 0,3m3/min
4. Buat fondasi, rangka baja dan jalur luar tangki tertanam sesuai dengan gambar desain kami.

4. KONDISI TEKNIS dari setiap sistem:
   1. Satu set tangki 400L VACUUM MIXING DEGASING

Spesifikasi teknis dan aplikasi tangki

Volume yang efektif adalah 400L

Minyak konduksi panas 10KW

Vakum akhir: 50Pa (tanpa beban, kondisi dingin)

Tidak ada tingkat kebocoran beban: 50Pa.L/S

Suhu operasi: 60 ~ 80°C

Suhu permukaan tangki Suhu sekitar +20°C

Dilengkapi dengan perangkat kontrol frekuensi, dapat menyesuaikan kecepatan angkat berputar sesuai dengan viskositas bahan;

Isolasi wol batu, pelat baja tahan karat (SUS430, tebal 1,5 mm) lapis baja, lapisan permukaan

Tangki ini digunakan untuk mencampur resin epoksi dan campuran agen pengeras dan dekas penguras vakum.

Tangki pencampuran dipasang di sisi utama pencampuran tangki pencampuran vakum untuk meningkatkan produksi.

Aksesoris bodi tangki:

Perkenalan produk:

Pemanasan Peningkatan Tekanan (PID), juga dikenal sebagai sistem peningkatan tekanan atau wadah tekanan, adalah komponen yang digunakan dalam proses pengeringan vakum untuk menghilangkan kelembaban dari bahan atau peralatan.Hal ini umumnya digunakan dalam industri seperti pembangkit listrik, teknik listrik, dan manufaktur.

Pembangkit PID biasanya terdiri dari wadah tekanan atau wadah yang dirancang untuk menahan tekanan tinggi.Tujuan dari PID adalah untuk meningkatkan tekanan di dalam ruang setelah fase pengeringan vakum.

Selama proses pengeringan vakum, tekanan di dalam ruang dikurangi untuk menghilangkan kelembaban dari bahan atau peralatan yang sedang dikeringkan.beberapa kelembaban mungkin masih terjebak di dalam bahan atau di daerah yang sulit dijangkauPID membantu mengatasi hal ini dengan meningkatkan tekanan, yang membantu mengusir kelembaban yang tersisa dari material.

Untuk meningkatkan tekanan, gas inert, seperti nitrogen atau udara kering, dimasukkan ke dalam wadah tekanan.Tekanan yang meningkat membantu memaksa keluar semua kelembaban yang tersisa, memastikan proses pengeringan yang menyeluruh.

Pabrik PID biasanya dilengkapi dengan mekanisme keamanan untuk mengontrol tingkat tekanan dan mencegah overpressurization sistem.dan regulator tekanan biasanya digunakan untuk memantau dan mengontrol tekanan di dalam wadah.

Secara keseluruhan, pabrik pengeringan tekanan adalah bagian penting dari proses pengeringan vakum, memastikan penghapusan kelembaban yang efektif dan mencapai kekeringan yang diinginkan dalam bahan atau peralatan.

Fungsi:

Fungsi utama dari PID adalah untuk meningkatkan proses pengeringan dengan meningkatkan tekanan di dalam ruang vakum atau oven pengeringan.:

1. Penghapusan Kelembaban: PID membantu menghilangkan sisa kelembaban yang mungkin terperangkap di dalam bahan atau peralatan yang sedang dikeringkan.masih bisa ada kelembaban di daerah yang sulit dijangkau atau dalam struktur materialDengan meningkatkan tekanan, tanaman PID membantu mengeluarkan kelembaban ini, sehingga proses pengeringan lebih menyeluruh.

2. Pengeringan Dipercepat: Meningkatkan tekanan di dalam ruang mempercepat laju pengeringan.memungkinkan kelembaban menguap lebih mudah pada suhu yang lebih rendahHal ini dapat secara signifikan mengurangi waktu pengeringan dibandingkan dengan hanya mengandalkan pengeringan vakum.

3. Migrasi Kelembaban yang Efektif: Peningkatan tekanan yang dibuat oleh pabrik PID mendorong migrasi kelembaban dalam bahan yang sedang dikeringkan.Perbedaan tekanan antara bagian dalam dan luar bahan mendorong kelembaban untuk bergerak dari daerah konsentrasi yang lebih tinggi ke konsentrasi yang lebih rendah, membantu dalam pengeluarannya.

4. Pengeringan Konsisten: PID membantu mencapai proses pengeringan yang seragam dan konsisten di seluruh bahan atau peralatan.Termasuk tempat yang sulit dijangkau, memastikan hasil pengeringan yang lebih menyeluruh dan merata.

5. Peningkatan Kualitas dan Kinerja: Dengan menghilangkan kelembaban secara efektif, pabrik PID membantu meningkatkan kualitas dan kinerja bahan atau peralatan yang sedang dikeringkan.Kelembaban dapat menyebabkan kerusakan isolasi, korosi, dan penurunan kinerja listrik pada item seperti trafo atau komponen listrik.mengurangi masalah potensial ini.

Secara keseluruhan, fungsi mesin pengeringan dengan tekanan meningkat adalah untuk melengkapi proses pengeringan vakum dengan meningkatkan tekanan, mempromosikan penghapusan kelembaban, mempercepat waktu pengeringan,dan memastikan hasil pengeringan yang lebih menyeluruh dan konsisten.

Manfaat dari mesin pengeringan dengan peningkatan tekanan (PID):

Peningkatan Penghapusan Kelembaban: Pembangkit PID sangat efektif dalam menghilangkan kelembaban dari bahan dengan struktur kompleks atau permukaan berlubang.Tekanan yang meningkat membantu mengeluarkan dan mengeluarkan kelembaban yang mungkin tertanam dalam bahan, memastikan proses pengeringan yang lebih lengkap.

Versatilitas: PID dapat digunakan untuk berbagai bahan dan peralatan yang membutuhkan pengeringan.komponen listrik, bahan isolasi, keramik, bubuk, dan produk sensitif kelembaban lainnya.

Menjaga integritas material: PID menawarkan metode pengeringan yang lembut dan terkontrol.mengurangi risiko tekanan termal atau mekanis pada bahan atau peralatan yang sedang dikeringkanHal ini membantu menjaga integritas struktural dan kualitas barang yang sedang diproses.

Waktu pengeringan yang lebih singkat: Kombinasi pengeringan vakum dan peningkatan tekanan secara signifikan mengurangi waktu pengeringan secara keseluruhan dibandingkan dengan metode pengeringan tradisional.Peningkatan tekanan memudahkan penghapusan kelembaban pada suhu yang lebih rendah, sehingga siklus pengeringan lebih pendek dan produktivitas meningkat.

Kinerja produk yang lebih baik: Penghapusan kelembaban yang efektif melalui pabrik PID berkontribusi pada peningkatan kinerja dan keandalan bahan atau peralatan kering.Dalam industri seperti teknik listrik, pembangkit listrik, dan manufaktur, mencapai kekeringan optimal sangat penting untuk memastikan fungsionalitas dan daya tahan yang diinginkan dari produk akhir.

Kontrol Kualitas: PID memungkinkan kontrol dan pemantauan yang tepat dari proses pengeringan.dan mekanisme keselamatan lainnya memastikan bahwa tingkat tekanan tetap dalam kisaran yang diinginkan, mencegah tekanan berlebihan dan memastikan operasi yang aman.

Penghematan biaya: Kemampuan pabrik PID untuk mempercepat proses pengeringan dan meningkatkan efisiensi pengeringan dapat menyebabkan penghematan biaya dalam hal konsumsi energi dan tenaga kerja.Waktu pengeringan yang lebih singkat menghasilkan kebutuhan energi yang lebih rendah, sementara kualitas pengeringan yang lebih baik mengurangi kebutuhan untuk pengolahan ulang atau penolakan produk.

Kepatuhan terhadap Standar: Banyak industri memiliki standar dan persyaratan khusus untuk kandungan kelembaban dalam produk mereka.Pabrik PID memungkinkan produsen untuk memenuhi standar ini dengan memastikan penghapusan kelembaban menyeluruh dan mencapai tingkat kekeringan yang diinginkan.

Secara keseluruhan, fungsi PID adalah untuk meningkatkan proses pengeringan, meningkatkan efisiensi, dan memastikan kualitas dan kinerja bahan atau peralatan kering.Dengan menggabungkan pengeringan vakum dengan peningkatan tekanan, memberikan solusi yang efektif dan serbaguna untuk menghilangkan kelembaban dalam berbagai aplikasi industri.
